電力專用格柵管

一、現狀分析

1、目前公司所用的電力管道存在以下幾方面問題：

①現有管道一般為“8+2”管道，即一個管道斷面可敷設8根電力排管和2根通信排管。

②每根通信排管直徑為100mm，可敷設3根阻燃子管，每根阻燃子管內可敷設一條光纜，即每根通信排管可敷設3條光纜。

2、目前通信運營商使用的格柵管存在以下幾方面問題：

①、管孔內徑小，外徑為110mm左右，施工空間小，在110mm*110mm的空間內，依據電信部門實際施工經驗往往敷設5-6條線纜后，就幾乎將施工空間占滿，后續施工難度很大，資源利用率低；

②、抗壓能力不足，不能跨街敷設，造成線路走廊資源瓶頸；

③、孔徑大小與電力排管不匹配，如需和電力排管一起敷設，必須將孔徑包裝，將造成施工成本提升，增加施工工序；

④、孔徑較小，且只能敷設光纜，電力管井有可能需要敷設弱電控制線纜（如：井蓋監控、配網自動化控制纜等），這些線纜外徑可能較光纜粗放不進去。由于市場現有條件，無法達到資源****化，不適用電力行業。因此，需要對通信格柵管進行改進和完善，以適應電網發展需要。

二、目標：

1、現有的“8+2”敷設形式只能敷設6根。我們的目標值是18根。

2、增加管材強度以滿足要求較高的地段；同時還要和電力電纜同在一個管道內，故更換格柵管材料來滿足要求，并使其能和電力排管同步施工。

三、改進方法

1、增加管孔數量、修改尺寸。將“8+2”管道的2孔改為18孔，修改尺寸，改成內徑50mm，外徑162mm，外壁厚3.5mm，內壁厚2.5mm，使其能敷設18根，提高通信線路走廊資源利用率。

2、按照電力行業要求對現有九孔格柵管進行改造，更換材料，使用聚氯乙烯材料，使其完全符合電力通信纜敷設要求。

四、實施方案及效果

1、增加管孔數量、修改尺寸。

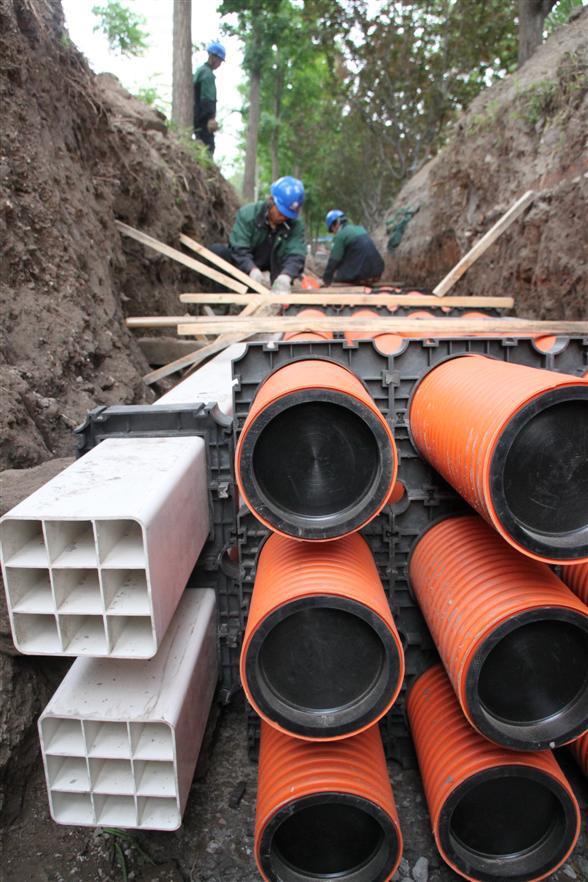

修改尺寸后能與電力排管同步施工，減少施工工序，降低施工成本提高了線路走廊資源利用率，從以前只能敷設6根光纜，到現在能敷設18根光纜，資源利用率提高了300%。

2、使用硬聚乙烯材料，大大提高了耐壓強度，滿足電力控制線纜的需要。

3、另可根據需要生產四孔、六孔格柵管。
